Проволока стальная низкоуглеродистая общего назначения ГОСТ 3282-74

Область применения

Настоящий стандарт распространяется на круглую низкоуглеродистую стальную проволоку, предназначенную для изготовления гвоздей, увязки, ограждений и других целей.

Классификация

Проволока изготовляется:

по виду обработки:

• термически обработанная – О;
• термически необработанная;


по виду поверхности:

• без покрытия;
• с покрытием.


Проволока без покрытия термически обработанная изготовляется светлой (С), а по согласованию потребителя с изготовителем допускается изготовление черной (Ч) проволоки.

Проволока с покрытием подразделяется на:

оцинкованную 1-го класса – 1Ц;
оцинкованную 2-го класса – 2Ц.

по точности изготовления:

• повышенной – П;
• нормальной.


по временному сопротивлению разрыву (только для термически необработанной проволоки):

• I группы – I;
• II группы – II.


Проволока изготовляется диаметром:

• от 0,16 до 10,00 мм – без покрытия;
• от 0,20 до 6,00 мм – с покрытием.


Проволока должна изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из катанки класса II по ОСТ-14-15-193-86 или другой нормативно-технической документации. Допускается изготовление проволоки из низкоуглеродистых марок стали по ГОСТ 1050-74 и катанки по ГОСТ 4231-70.

Пример условного обозначения:

Проволока диаметром 1,2 мм, термически обработанная, повышенной точности, светлая:

• Проволока 1,2-П-О-С ГОСТ 3282-74


То же, диаметром 1,0 мм, термически обработанная, нормальной точности, черная:

• Проволока 1,0-О-Ч ГОСТ 3282-74


То же, диаметром 1,2 мм, термически необработанная, 2-го класса, повышенной точности, II группы:

• Проволока 1,2-П-2Ц-II ГОСТ 3282-74

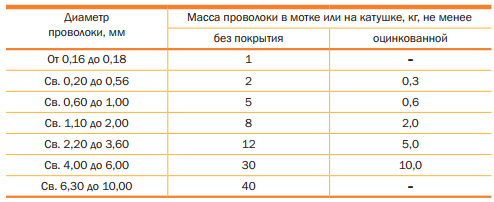

Минимальная масса мотка или отрезка проволоки на катушке
