Прокат периодического профиля для армирования железобетонных конструкций ТУ 14-1-5254-2006 производства ОАО «ЕВРАЗ ЗСМК»

ЭНЦИКЛОПЕДИЯ СТАЛЕЙ И СПЛАВОВ

Область применения

Настоящие технические условия распространяются на прокат периодического профиля с серповидными поперечными ребрами номинальным диаметром 6-60 мм и винтового профиля номинальным размером 16-40 мм,
предназначенный для армирования железобетонных конструкций и поставляемый ОАО «Западно-Сибирский металлургический комбинат» в термически упроченном в потоке прокатки состоянии.

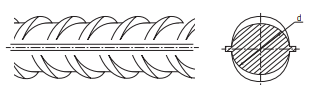

Арматурный прокат серповидного периодического профиля:

Арматурный прокат винтового профиля:

Классификация

По виду периодического профиля и механическим свойствам арматурный прокат подразделяют на классы:

А500С, А400С – прокат серповидного периодического профиля;

Ав500С, Ав400С – прокат винтового профиля.

В обозначении классов буквы и цифры означают:

А – горячекатаный термомеханически упроченный;

С – свариваемый;

в – винтовой;

500, 400 – предел текучести.

Арматурный прокат изготовляют в мотках или прутках в соответствии с требованиями ГОСТ Р 52544.

Пример условного обозначения:

Прокат арматурный в прутках, обычной точности (В), немерной длины (НД), номинальным диаметром 36 мм, класса А500С:
Пруток В-НД-36-А500С ТУ 14-1-5254-2006

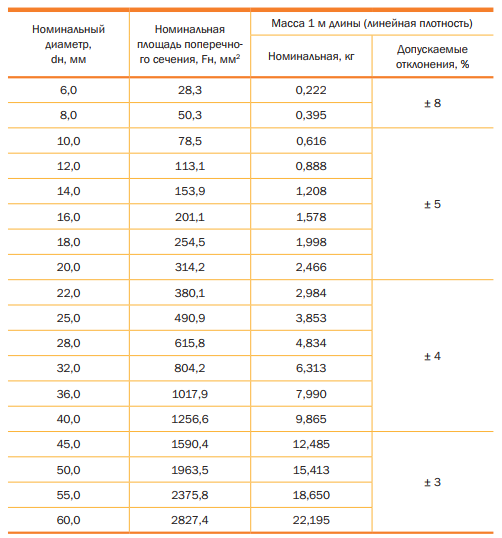

Номинальный диаметр, площадь поперечного сечения, масса 1 м арматурного проката периодического и винтового профиля
